Аппарат для ультразвуковой терапии УЗТ-1.03 У.

Наличие напряжение на выходе электронного блока индицируется по свечению светодиода индикатора выходного напряжения 6.

Аппарат питается от сети переменного тока. Блок питания 8 содержит стабилизированные выпрямители +6В и +50В. последний включается через контакты процедурных часов 9.

4.2.2. Автогенератор служит для получения колебаний частоты 0,88 МГц. Он собран на трёх элементах «И-НЕ» (D1.1, D1.2, D1.3) цифровой микросхемы D1. Частота автогенератора стабилизирована кварцем.

Собственно генератор колебаний ультразвуковой частоты построен на элементах D1.1 и D1.3. Элемент D1.2 служит для ослабления влияния последующих каскадов на работу автогенератора. Нестабильность частоты генерируемых колебаний не хуже 10-5.

4.2.3. Модулятор предназначен для осуществления импульсной модуляции ультразвуковых колебаний. Он включает в себя пере- множитель, выполненный по схеме «И-НЕ» на элементе D1.4 микросхемы D1, и ключевой усилитель-инвертер, выполненный на транзисторе V3.

На один из входов микросхемы D1 (вывод 12) поступает напряжение с выхода автогенератора, на другой вход микросхемы D1 (вывод 13) с выхода импульсного генератора. В момент совпадения напряжений на обоих входах элемента D1.4 на его выходе (вывод 11) имеется напряжение, огибающая которых идентична огибающей модулирующего импульса. В непрерывном режиме на выход 13 вместо импульсного подаётся постоянное напряжение, поэтому на выходе модулятора – коллекторе транзистора V3 напряжение ультразвуковой частоты по форме такое же, как и на входе.

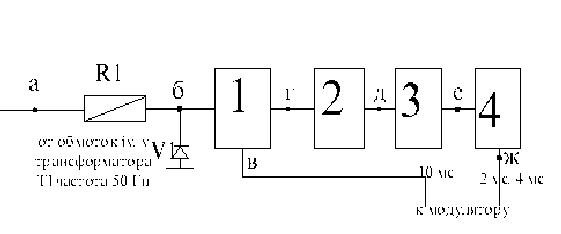

Рис. 3. Функциональная схема импульсного генератора.

1-обостритель, 2-диференцирующая цепочка, 3-ждущий мультивибратор, 4-инвертер.

4.2.4. Модулирующие импульсы создаются в импульсном генераторе (рис.3). Модулирующие импульсы длительностью 2мс и 4мс генерируются в ждущем мультивибраторе, а длительностью 10мс формируются и синусоидального напряжения сети с помощью обострителя.

Сигналом, задающем период следования (Тп = 20мс) модулирующих импульсов, является синусоидальное напряжение частоты 50 Гц, снимаемое с обмотки У1 силового трансформатора Т1. Крутизна фронтов синусоидального напряжения недостаточна для запуска ждущего мультивибратора. Поэтому с целью повышения крутизны фронтов напряжение подаётся на обостритель. Обостритель выполнен по схеме триггера Шмитта на двух элементах D2.1 и D2.3 цифровой микросхемы D2. Вход микросхемы защищён от пробоя с помощью параллельного несимметричного ограничителя, состоящего из резистора R1 и стабилитрона V1.

Положительный потенциал на входе микросхемы ограничивается на уровне напряжения стабилизации стабилитрона (около 3,5В), а отрицательный – на уровне падения напряжения на прямом сопротивлении стабилитрона (менее 0,4В).

На выходе первого каскада обострителя – элементе D2.1 формируется последовательность импульсов с частотой 50 Гц и длительностью 10мс, которые без дальнейшего формирования используются в качестве модулирующих импульсов 10мс и подаются на вход модулятора. Модулирующие импульсы длительностью 2 мс и 4мс формируются в ждущем мультивибраторе (рис.3), который запускается продифференцированными импульсами с выхода обострителя. Ждущий мультивибратор совместно с дифференцирующей цепочкой выполнен на микросхеме D3.

Регулировка длительности импульсов осуществляется потенциометрами R12 и R14. Напряжение с выхода ждущего мультивибратора на вход модулятора подаётся через инвертер, собранный на одном элементе D2.4 микросхемы D2. Назначение инвертора – развязка ждущего мультивибратора (не допускающего работы на ёмкость свыше 100 пФ) от большей ёмкости С2, стоящей на входе модулятора. Ёмкость С2 является элементом фильтра R3, С2 подавление импульсных помех, поступающих с выхода ждущего мультивибратора при отжатых кнопках РЕЖИМ РАБОТЫ (длительность импульсных помех – 1-2 мин). Эти помехи при отсутствии фильтра приводили бы к ложной индикации о наличии напряжения на выходе аппарата при отжаты кнопках РЕЖИМ РАБОТЫ, т.к. индикатор выходного сигнала содержит в своём составе пиковый детектор, запоминающий как сигнал, так и упомянутую выше помеху.
