Аппарат для ультразвуковой терапии УЗТ-1.03 У.
Электронный блок снабжён ручкой 1 для переноски, которая одновременно служит для установки его в рабочее положение. Корпус электронного блока выполнен из алюминиевого сплава. Внутри корпуса установлены направляющие, по которым перемещается шасси. Крепление шасси осуществляется снизу корпуса с помощью четырёх винтов.
На лицевой панели электронного блока расположены разъём ВЫХОД – 2 для подключения кабеля излучателя, индикатор выходного напряжения 3, выключатель СЕТЬ – 4, индикатор включения сети – 5, переключатели: ИЗЛУЧАТЕЛИ – 6, ИНТЕНСИВНОСТЬ, ВТ/СМ2 – 7, РЕЖИМ РАБОТЫ – 8, и процедурные часы – 9.
На задней стенке электронного блока установлены ножки, служащие для предохранения провода сети от изгиба и крепления его и сетевой вилки 3 во время транспортирования аппарата.
В комплект аппарата входит футляр, в котором размещены стаканы для лекарственных и дезинфицирующих веществ и шпатель для нанесения контактирующих сред. Конструкцией футляра предусмотрены гнёзда для установки излучателей в перерывах между процедурами.

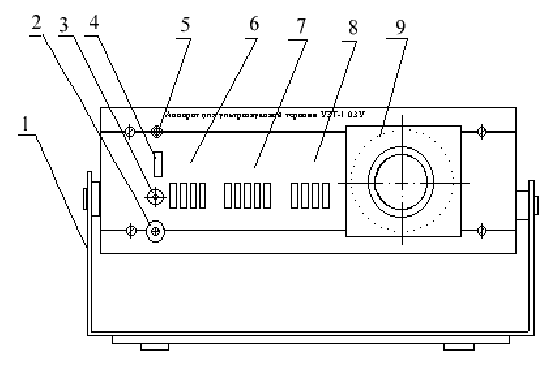

Рис.1 Вид электронного блока аппарата со стороны левой панели:
1- ручка, 2- разъём ВЫХОД для подключения кабеля излучателя, 3- индикатор выходного напряжения, 4- выключатель СЕТЬ, 5- индикатор включения сети, 6- переключатель ИЗЛУЧАТЕЛИ, 7- переключатель ИНТЕНСИВНОСТЬ, ВТ/СМ2, 8- переключатель РЕЖИМ РАБОТЫ, 9- процедурные часы.
4.2. Схема электрическая функциональная и принцип работы аппарата.
4.2.1. Схема электрическая функциональная электронного блока аппарата представлена на рис. 2.
Схема электрическая принципиальная приведена в приложение 3.

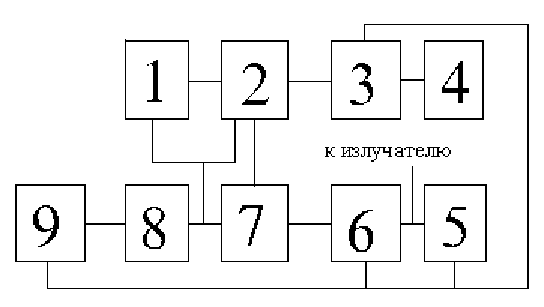

Рис. 2. Схема электрическая функциональная электронного блока аппарата УЗТ-1.03 У.
1- автогенератор, 2- модулятор, 3- буферный каскад, 4- предусилитель, 5- усилитель выходной, 6- индикатор выходного напряжения, 7- импульсный генератор, 8- блок питания, 9-процедурные часы.
Электронный блок предназначен для получения напряжения возбуждения ультразвукового излучателя в непрерывном и импульсном режимах работы.
В непрерывном режиме напряжение возбуждения представляет собой гармонические колебания с частотой 0,88 МГц, импульсом – последовательность высокочастотных импульсов – той же частоты заполнения длительностью pi = 2,4 и 10мс и периодом следования Тп= 20мс. Колебания ультразвуковой частоты генерируются в автогенераторе 1 и через модулятор 2 на вход буферного каскада 3, предназначенного для ослабления влияния последующих каскадов на параметры генерируемого сигнала. В импульсном режиме модуляция осуществляется путём подачи на вход модулятора 2 импульсов положительной полярности с выхода импульсного генератора 7. В непрерывном режиме на вход модулятора подаётся постоянное напряжение, соответствующее уровню логической единицы. В цепь эмиттера транзистора буферного каскада 3 включён ступенчатый регулятор интенсивности, с выхода которого сигнал подаётся на вход предусилителя 4, где усиливается до уровня, необходимого для нормальной работы выходного усилителя 5. Выходной усилитель 5 предназначен для усиления мощности сигнала для значения, требуемого для получения заданной интенсивности ультразвукового излучения.
