Приборы и инструменты

Большинство современных эндоскопов созданы на основе волоконной оптики. Высокая разрешающая способность определяет их широкое клиническое применение.

Идея передачи света с помощью волоконной оптики принадлежит Baird (1928), а практическое ее использование в эндоскопах стало возможным благодаря работам Van Heel (1954), Hopkins и Kapany (1954), L. Curtiss и соавторов. (1957). Первое сообщение о клиническом применении гибкого фиброгастродуоденоскопа сделали B. Hirschowitz и соавторы (1958).

Принцип передачи света по волокну – световоду диаметром в несколько десятков микрон заключается в его полном внутреннем отражении: луч света, попавший на конец длинного волокна, последовательно отражается от его внутренних стенок и полностью выходит на противоположном конце. Светоотдача осуществляется при любом изгибе волокна (рис. 1).

Рис. 1. Принцип передачи света в фиброскопе.

Для того чтобы исключить потери света и улучшить его отражение от стенок, каждое волокно покрывают слоем стекла с низким показателем преломления. Отдельное волокно передает изображение одной точки объекта. Волокна складывают в жгуты, из них формируют волоконно-оптическую систему эндоскопа, которую покрывают защитной оболочкой и размещают внутри гибкого тубуса. Фиброскопы должны быть гибкими, подвижными, с управляемым дистальным концом, хорошо передавать свет (яркое освещение объекта) и давать цветное изображение, иметь инструментальный канал.

Фиброскоп состоит из управляемой дистальной головки, гибкой средней части, проксимально расположенных системы управления и окуляра, гибкого шнура – световода для передачи сета от источника к фиброскопу (рис. 2).На дистальной части (головке) эндоскопа располагаются концевое окно световода, объектив, отверстия каналов для введения инструментов, аспирации жидкости и инсуффляции воздуха. Расположение оптики может быть боковым, скошенным и торцевым. Назначение фиброскопа определяют его длина, наружный диаметр, характер расположения

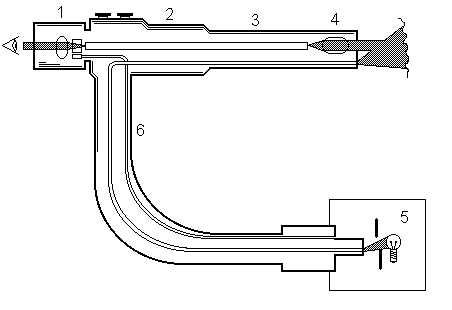

Рис. 2.Конструкция фиброскопа (схема).

1-окуляр; 2-блок управления; 3-гибкая часть;

4-дистальный управляемый конец; 5-источник

света; 6-световод.

объектива на дистальной головке, диаметр и количество биопсийных каналов.

Подвижность дистального конца и управляемое перемещение его в одной и двух плоскостях обеспечивают прицельный осмотр и биопсию. Управлять эндоскопом можно одной рукой, освобождая другую для проведения манипуляций. Фотографирование производят с помощью фотоаппарата, присоединенного к окуляру, который не мешает выполнять сложные операции. В некоторых типах эндоскопов фотокамеры располагаются на дистальном конце прибора.

Важным достижением современной оптики является возможность получать при эндоскопии изображения объектов, увеличенные в 10-35 раз и более, и производить фокусировку с расстояния от 2,5 мм до бесконечности. В результате повышается разрешающая способность эндоскопов и улучшается качество диагностики, что имеет особое значение в онкологии. В связи с созданием волоконной оптики значительно изменилась конструкция и улучшилось качество жестких эндоскопов. Обеспечение хорошей освещенности объекта, холодный свет, возможность стерилизовать эндоскоп расширили применение лапаро-, торако-, кульдо-, цистоскопии и др. с диагностической и лечебной целями. Более того, возникли новые виды исследований – цефало- и артроскопия.

В настоящее время эндоскопия вышла далеко за рамки «осмотра», понятие «эндоскопия» стало значительно шире. Это связано не только с возросшими техническими возможностями эндоскопов, но и в равной степени с созданием, специального инструментария: разнообразных щипцов для биопсии, цитологических щеток, захватов, ножниц, трубок-катетеров, кюреток, игл, петель, диатермических электродов и резцов, с помощью которых можно выполнять разнообразные диагностические и лечебные вмешательства.
